60吨两相低压轨道供电钢包转运车：弯道道岔工况下的工程应用

在冶金炼钢车间，钢包（钢水包）的转运是衔接转炉出钢与连铸工序的关键环节。满载钢包总重可达60吨，包内钢水温度通常超过1500℃，包体表面辐射温度常达100℃以上。运输路线常涉及弯道、道岔等复杂轨道布局，对转运设备的结构强度、供电可靠性及运行平稳性均提出了高于普通轨道平车的要求。

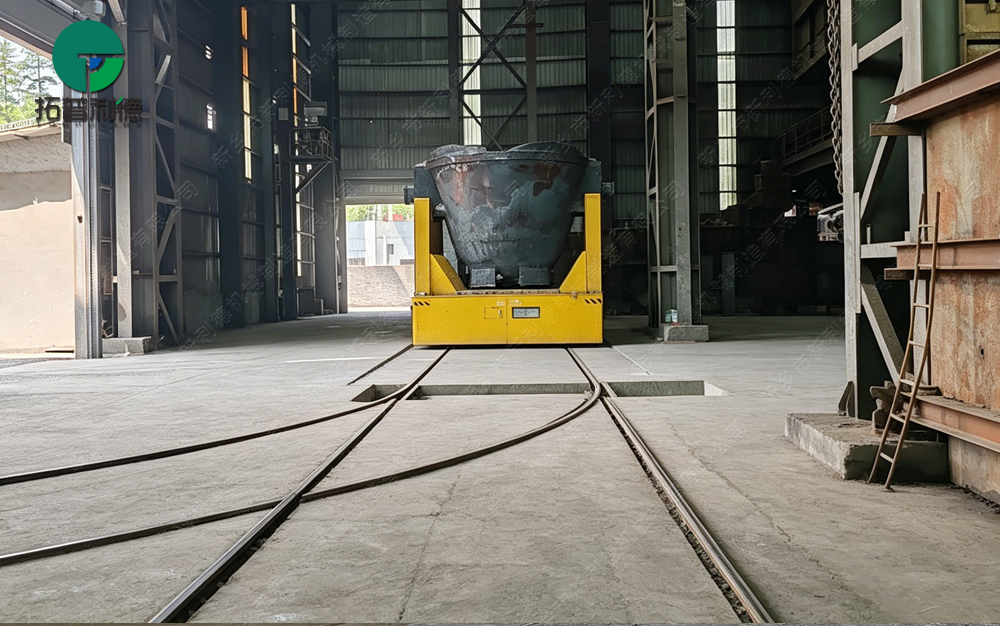

某冶金企业在其炼钢车间部署了一台60吨KPD系列两相低压轨道供电钢包转运车，用于将钢包从转炉出钢位运送至连铸大包回转台。本文从设备参数、供电方案、弯道道岔适配及安全设计四个维度进行技术拆解。

一、设备核心技术参数

二、供电方案：KPD两相低压轨道供电的系统架构

（一）工作原理

该车采用KPD系列两相低压轨道供电系统：地面降压变压器将380V工业电源降压至单相36V安全电压，馈送至经绝缘处理的两根导电轨。平车通过车轮与集电装置（碳刷/导电柱）从轨道取电，再经车载升压变压器恢复至工作电压，驱动牵引电机运行。

低压供电方案的工程适配性体现在三个方面：①持续供电——轨道同时承担承重与导电功能，无需电缆卷筒，无续航限制；②安全电压——36V低于人体安全电压阈值，适用于高温的冶金车间；③高频适用——供电不受工作时间限制，满足连续生产需求。

（二）长距离运行的压降控制

当运行距离超过70米时，需增加降压变压器数量以弥补轨道压降。本案例中炼钢车间至连铸区域的转运距离约80米，现场配置了两台降压变压器分段供电，确保轨道末端电压不低于34V，满足满载启动时的电流需求。

三、弯道道岔适配：转向架与轮对设计

冶金车间轨道布局常含弯道与道岔，以满足多工位、多跨度的运输需求。该车通过以下设计实现弯道道岔的可靠运行：

（一）轮对与转向架结构

车轮采用ZG55铸钢材质，经表面淬火处理，踏面和轮缘内侧硬度达HB320–380。铸钢车轮的耐磨性能优于普通铸铁车轮，可有效减少高频运行下的轮缘磨损。轮对结构中车轮与车轴间设有尼龙绝缘套，车轴采用45#钢调质处理。车轮轴承采用整体式铸钢制造，通过扁担轴承座安装在车架横梁下，每侧用四个螺栓固定，有效降低了台面高度，增强了横向稳定性。

在弯道工况下，轮缘与钢轨内侧面的接触几何关系通过轮缘宽度与高度的专门设计保持稳定。道岔区域通过车载集电装置的弹性伸缩机构保持与轨道的持续接触，避免因轨道断口导致的供电中断。

（二）弯道运行速度控制

在弯道工况下，平车运行速度需适当降低，以减小离心力对钢包内高温熔体的扰动。变频调速系统支持速度的连续调节，操作人员可根据弯道半径与载重状态灵活设定。本设备在直道段运行速度为15–20m/min，弯道段降至5–10m/min。

四、车体结构与耐高温设计

（一）承载结构

车架采用箱型梁结构，台面钢板厚度不低于16mm，关键承载区域增设加强筋。车架经有限元分析优化，在60吨满载工况下满足JB/T 6127-2010对电动平车车架刚度的要求。

台面可根据钢包底部尺寸设计为平面或凹陷结构，凹陷台面可有效防止钢包在运输过程中发生侧翻。

（二）隔热与防护

钢包外表面高温辐射（约100℃以上）对车载电气设备构成威胁。车架与电气系统之间设置隔热层，采用耐高温隔热材料阻隔辐射热传递。驱动电机选用绝缘等级较高的起重冶金电机，适配高温环境下的连续运行。

五、安全设计与操作方式

（一）软启动与软停止

为防止钢包内钢水因急加速或急减速而产生溅落，变频电机实现软启动与软停止——启动与制动过程的速度变化率保持较低水平，避免钢水因惯性晃动而溢出。

（二）双传动系统冗余

为保障高温钢水运输的安全，该车配置双传动系统——当其中一套系统出现故障时，另一套系统仍可完成当前工序的转运循环，避免钢包在轨道中途滞留引发安全事故。

（三）操作方式

设备支持无线遥控与随车手柄双重操控。工业级无线遥控器控制距离约40m，操作人员可在远离钢包高温辐射的安全位置完成启停、调速等全部动作。遥控器具备急停、点动、缓启缓停等功能。

小结

60吨KPD两相低压轨道供电钢包转运车通过KPD两相低压供电（单相36V安全电压）实现了冶金车间高频、连续、安全的电力供应；铸钢车轮与箱型梁车架保障了60吨重载工况下的结构强度与轨道适应性；软启动与双传动冗余则从运行控制与系统备份两个层面降低了高温熔体运输的安全风险。该设备适用于含弯道、道岔的复杂轨道网络，满足炼钢区域至连铸区域之间的中长距离钢包转运需求。
