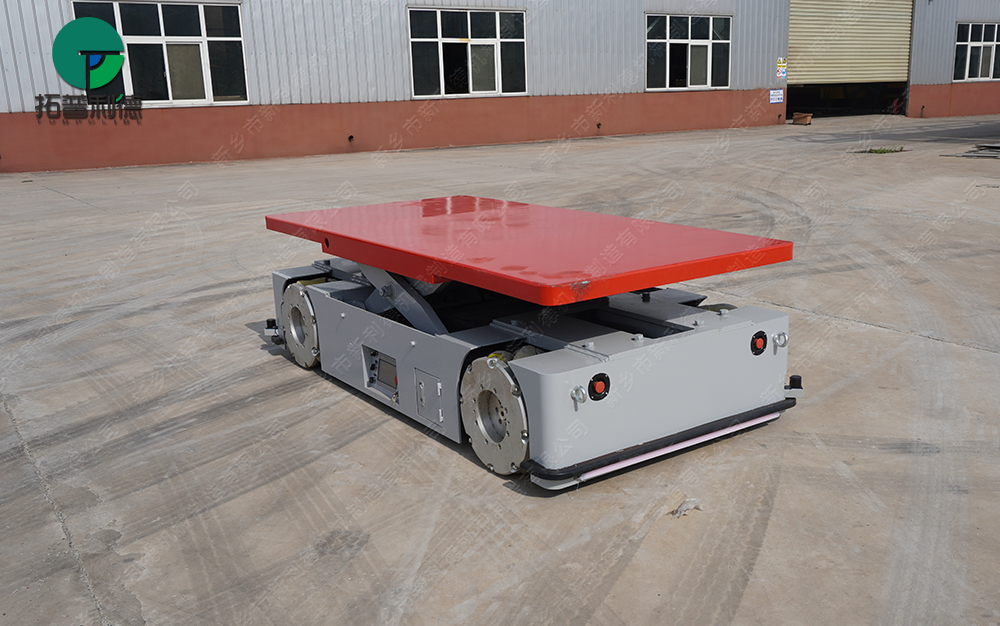

5吨麦克纳姆轮AGV升降平车：木材转运的灵活搬运方案

在木材加工车间，板材转运长期面临两大工程痛点：通道狭窄导致传统叉车无法灵活通行，以及不同高度的加工设备之间需要频繁人工搬运。5吨麦克纳姆轮AGV升降平车，正是针对上述工况设计的自动化搬运设备。

一、设备核心技术参数

二、麦克纳姆轮：全向移动的核心

设备采用麦克纳姆轮作为驱动轮组。麦克纳姆轮是一种可实现二维平面内任意方向移动的高精度轮组，通过独立控制每个轮子的转速与转向，AGV可实现直行、横行、斜行及原地旋转等运动方式。本设备配置8个直径375mm麦克纳姆轮，四轮独立驱动（4×1.5kW），在5吨满载工况下可维持稳定运行。

在木材加工车间中，这一能力的工程价值体现在三个方面：

通道适应性：传统叉车在狭窄通道中需预留较大的转弯半径，而麦克纳姆轮AGV可实现原地旋转与横向移动。在堆满板材的仓库中，即便通道宽度仅略大于车体宽度（本车宽度1219mm），AGV仍可完成转向与定位。

地面保护：麦克纳姆轮辊轮采用聚氨酯弹性体，运行噪音低，地板保护性好。聚氨酯包胶层与地面的接触面积较大、单位面积压力较低，可有效减少对车间硬化地面的划痕与压痕损伤。对于需要保持地面平整度的木材加工车间，这一特性尤为重要。

定位精度：麦克纳姆轮全向移动系统支持毫米级的操控精度。设备搭载PLC可编程控制系统，通过控制各轮转速与转向，在将木材运送至锯切、刨光等加工设备时，可实现精准对接与定位。

三、液压升降系统：适配多高度工序

台面具备279mm升降行程（升降后总高833mm），升降速度500mm/min。升降系统由3kW液压电机驱动，采用液压油缸直顶方式。

在木材加工车间中，不同加工设备（如锯切机、刨光机、砂光机、封边机等）的进料口高度存在差异。279mm的升降行程可覆盖多数木工设备的工作台高度范围（通常为500–800mm），实现木材从AGV台面到设备工作台之间的自动对接，无需人工二次搬运。

升降机构采用机械导向结构，保证台面在升降过程中水平偏移控制在允许范围内，确保板材在升降过程中不发生滑落或偏斜。

四、动力与控制系统

（一）锂电池供电

设备配备200Ah锂电池组，电源电压480V/60Hz/3P（适配出口项目供电标准）。30A充电机可实现自动充电，在任务间隙或低电量时自动返回充电桩补充电能。锂电池相较于铅酸电池的优势在于：能量密度高（同等容量下重量更轻）、循环寿命长、无记忆效应，适合车间高频、连续作业工况。

（二）多重操控方式

设备支持PLC编程控制 + 手柄操作 + 无线遥控三种操控模式：

PLC控制：适用于全自动无人化运行，可预设路线，与车间MES/WMS系统对接，实现任务自动分配与路径优化。

手柄操作：适用于设备调试与近距离操控。

无线遥控：适用于异常处理与远距离操控场景，操作人员可在安全距离外完成启停、调速等操作。

（三）安全配置

设备可配备激光避障传感器、声光报警灯及紧急停止按钮等多重安全防护装置。激光避障传感器实时检测前方障碍物，当检测到人员或障碍物进入安全距离时，系统自动减速或停车。

小结

5吨麦克纳姆轮AGV升降平车以全向移动、5吨载重、279mm升降行程三项核心参数，为木材加工车间提供了适配狭窄通道与多高度工序的自动化搬运方案。其麦克纳姆轮驱动系统将路径灵活性从“有限转弯”扩展为“全向移动”；279mm液压升降行程（升降速度500mm/min）实现了不同设备间的自动对接；200Ah锂电池供电与三重操控模式（PLC+手柄+遥控）则保障了连续作业与操作灵活性。该设备适用于实木板材、复合板材及成捆木料的自动化转运场景。
